生产线检测设备

    简述

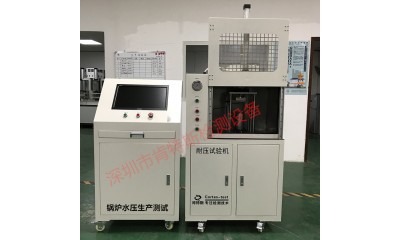

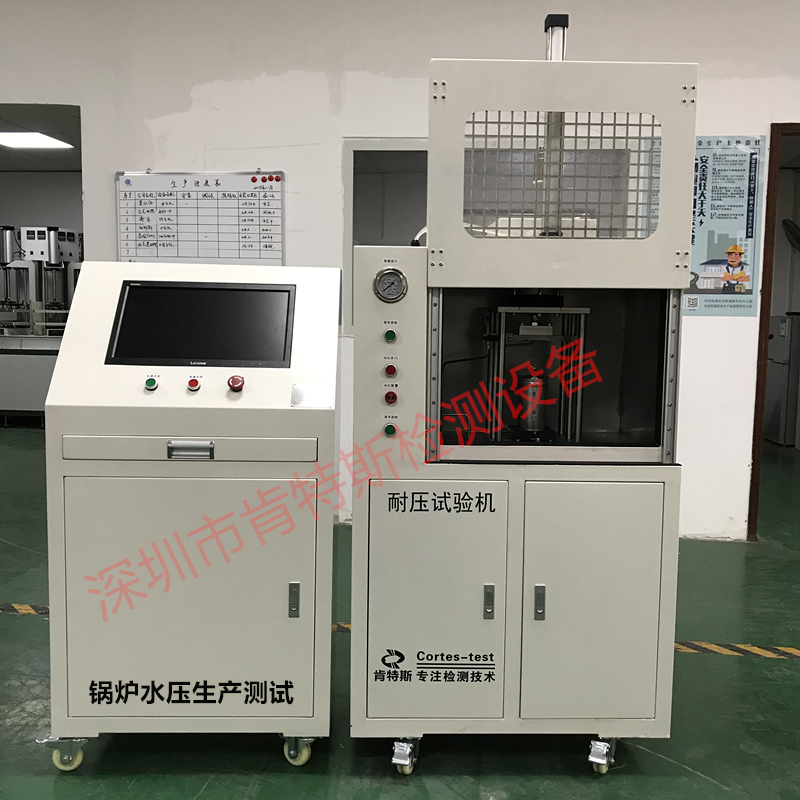

     该设备为一工位水压测试设备。工件测试的水压为5-50bar任意可调可控，能增压、降压、保压，记录压力值，压力传感器为0.1级(仪表校验用传感器)。测试过程的压力值保存在电子档中作为后期的追溯检索。水压测试设备区分合格品和不良品。测试过程，水不能接触到加热管部分机架

技术参数

1.      耐压压力范围：1-50bar（上位机任意设置）

2.      压力分辨率：0.01bar

3.      传感器精度：0.1%

4.      试验介质：水

5.      试验路数： 耐压一路

6.      设备材质：表面烤漆电脑白、测试仓 304不锈钢

7.      设备尺寸： 1500*540*1350测试仓尺寸800*540*600

8.      电源：380V/1.5KW

9.      气源：0.4mpa1m³/H（用户自备）

10.  控制方式：计算机控制

11.  测试报告输出：输出excel格式报告。

12.  测试仓门：自动控制（气缸）

13.  监控：视频监控

14.  其他：门开停止测试，门关开始测试

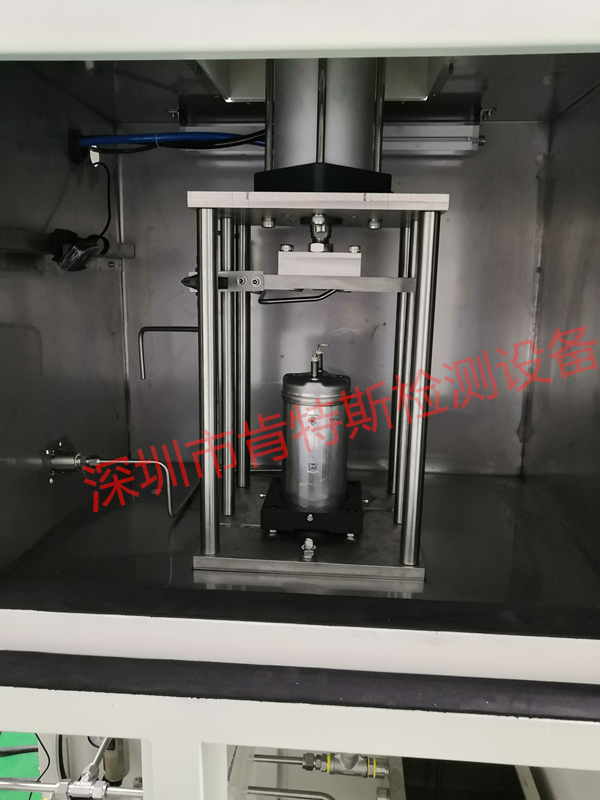

15.  工装：自动夹持，一种规格

•         测试流程如下：

–     1.设备软件界面设置参数；

–     2.将工件放置到设备工装上；

–     3.按双手按钮启动测试程序，防爆观察窗自动关闭，内部需要有照明灯，设备开始根据设置的参数进行自动测试，测试完毕，系统泄压，防爆观察窗自动打开；

–     4.合格与否报警灯亮。人工拿下合格工件。需要操作手动按钮才能拿下不合格工件。

•         压力测试参数设置例子：对工件充水，加压至18-20bar，等待5~10s，再加压至35~38bar, 保持5s；泄压至18~20bar，开始计时；60s后，记录压力值P1；再计时15s后，记录压力值P2；差值P2-P1≤0.1Bar, 产品OK，否则NG
