汽车零部件检测设备

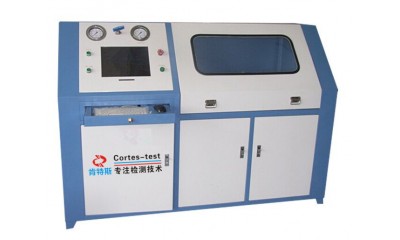

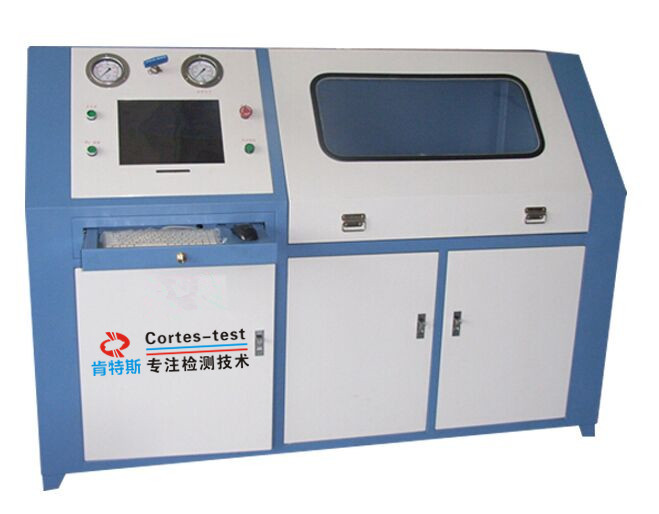

真空负压试验机

行业应用范围：

本设备主要用于橡胶软管等液压元件的真空试验。采用真空泵造压、真空调压阀控压；由计算机控制试验过程和采集、储存试验数据。

参照标准：

GB16897-2010 《制动软管的结构、性能要求及试验方法》

GB 7128:2008《汽车空气制动软管和软管组合件》

GB/T 7127.1-2000/eqv ISO 3996:1995《道路车辆一使用非石油基制动掖的液压制动系统用制动软管组合件》

GB/T 7127.2-2000/eqv ISO 6120:1995《道路车辆一使用非石油基制动掖的液压制动系统用制动软管组合件》

SAEJ 1401-2003    《道路车辆-使用非石油基制动液的液压制动软管总成》

GMW3056:2012《液压制动软管总成》

QC/T 592-1999《轿车制动钳总成性能要求及台架试验方法》

设备参数:

试件接口：G1/4" 内一路接口

额定压力：-95KPa

压力表精度：1.6级

压力控制精度：±1%FS

测试件：橡胶管

测试件长度：200--600mm

测试件直径：≤40mm

测试数量：1件

保压试件：0.5s~10min

真空泵功率：220V，0.55KW

计算机进行数据采集、存储

上位机：计算机

下位机：控制器

主要功能及特点：

主要功能：

1.   可按标准要求对汽车用软管等液压胶管进行真空吸扁性能测试；

2.   设备具有试验数据的自动采集、存储和处理功能；

3.   设备具有设定试验参数的保存功能，每次设定好的试验参数可以保存在电脑中，下次做相同参数的试验时可直接提取，不用再次设置；

4.   设备具有记录当次试验出现的故障时间与性质、操作人员的操作进行记录功能；

主要特点：

1.   试验过程通过界面设定，由程序控制，试验结束或异常时自动停机；

2.   试验压力在允许范围内自行设定，并实时检测；

3.   设备运行前能预先设定试压工艺流程，包括试验压力保压时间等相关参数；

4.   液压控制柜和试验箱的结构设计采用统一风格，设备整体外观协调且美观大气。

5.   内部结构合理，布局美观，采用非焊接式管路连接，杜绝跑冒滴漏，而且维修方便；

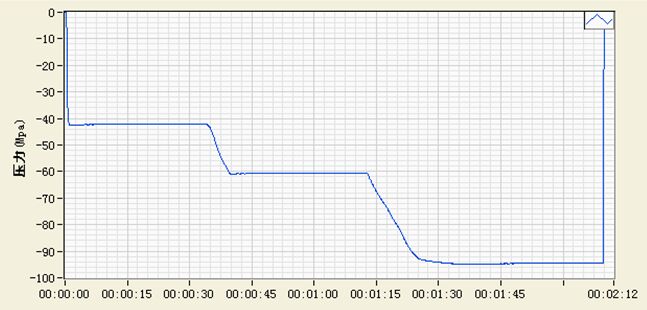

试验曲线
